      球磨机是物料被破碎之后,再进行粉碎的关键设备。
      球磨机是工业生产中广泛使用的高细磨机械之一,其种类有很多,如管式球磨机,棒式球磨机,水泥球磨机,超细层压磨机,手球磨机,卧式球磨机,球磨机轴瓦,节能球磨机,溢流型球磨机,陶瓷球磨机,格子球磨机
      球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。根据筒体形状可分为短筒球磨机、长筒球磨机、管磨机和圆锥型磨机四种


工作原理:
      球磨机是由水平的筒体,进出料空心轴及磨头等部分组成,筒体为长的圆筒,筒内装有研磨体,筒体为钢板制造,有钢制衬板与筒体固定,研磨体一般为钢制圆球,并按不同直径和一定比例装入筒中,研磨体也可用钢段。
      根据研磨物料的粒度加以选择,物料由球磨机进料端空心轴装入筒体内,当球磨机筒体转动时候,研磨体由于惯性和离心力作用,摩擦力的作用,使它附在筒体衬板上被筒体带走,当被带到一定的高度时候,由于其本身的重力作用而被抛落,下落的研磨体像抛射体一样将筒体内的物料给击碎。
      物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装各种规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。
      筒体在回转的过程中,研磨体也有滑落现象,在滑落过程中给物料以研磨作用,为了有效的利用研磨作用,对物料粒度较大的一般二十目磨细时候,把磨体筒体用隔仓板分隔为二段,即成为双仓,物料进入      第一仓时候被钢球击碎,物料进入第二仓时候,钢段对物料进行研磨,磨细合格的物料从出料端空心轴排出,对进料颗粒小的物料进行磨细时候,如砂二号矿渣,粗粉煤灰,磨机筒体可不设隔板,成为一个单仓筒磨,研磨体也可以用钢段。
      原料通过空心轴颈给入空心圆筒进行磨碎,圆筒内装有各种直径的磨矿介质(钢球、钢棒或砾石等)。当圆筒绕水平轴线以一定的转速回转时,装在筒内的介质和原料在离心力和摩擦力的作用下,随着筒体达到一定的高度,当自身的重力大于离心力时,便脱离筒体内壁抛射下落或滚下,由于冲击力而击碎矿石。同时在磨机转动过程中,磨矿介质相互间的滑动运动对原料也产生研磨作用。磨碎后的物料通过空心轴颈排出。


机械结构编辑


产品简介:
      球磨机是物料被破碎之后,再进行粉碎的关键设备。
      球磨机是工业生产中广泛使用的高细磨机械之一,其种类有很多,
      如管式球磨机,棒式球磨机,水泥球磨机,超细层压磨机,手球磨机,卧式球磨机,
      球磨机轴瓦,节能球磨机,溢流型球磨机,陶瓷球磨机,格子球磨机
      球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。根据筒体形状可分为短筒球磨机、长筒球磨机、管磨机和圆锥型磨机四种


工作原理:
      球磨机是由水平的筒体,进出料空心轴及磨头等部分组成,筒体为长的圆筒,筒内装有研磨体,筒体为钢板制造,有钢制衬板与筒体固定,研磨体一般为钢制圆球,并按不同直径和一定比例装入筒中,研磨体也可用钢段。

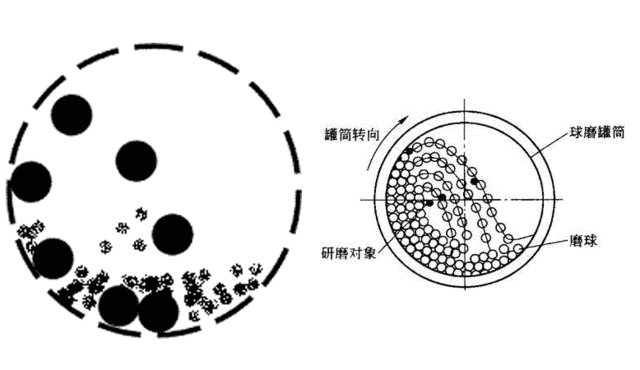

  根据研磨物料的粒度加以选择,物料由球磨机进料端空心轴装入筒体内,当球磨机筒体转动时候,研磨体由于惯性和离心力作用,摩擦力的作用,使它附在筒体衬板上被筒体带走,当被带到一定的高度时候,由于其本身的重力作用而被抛落,下落的研磨体像抛射体一样将筒体内的物料给击碎。
  物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装各种规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。
  筒体在回转的过程中,研磨体也有滑落现象,在滑落过程中给物料以研磨作用,为了有效的利用研磨作用,对物料粒度较大的一般二十目磨细时候,把磨体筒体用隔仓板分隔为二段,即成为双仓,物料进入第一仓时候被钢球击碎,物料进入第二仓时候,钢段对物料进行研磨,磨细合格的物料从出料端空心轴排出,对进料颗粒小的物料进行磨细时候,如砂二号矿渣,粗粉煤灰,磨机筒体可不设隔板,成为一个单仓筒磨,研磨体也可以用钢段。
  原料通过空心轴颈给入空心圆筒进行磨碎,圆筒内装有各种直径的磨矿介质(钢球、钢棒或砾石等)。当圆筒绕水平轴线以一定的转速回转时,装在筒内的介质和原料在离心力和摩擦力的作用下,随着筒体达到一定的高度,当自身的重力大于离心力时,便脱离筒体内壁抛射下落或滚下,由于冲击力而击碎矿石。同时在磨机转动过程中,磨矿介质相互间的滑动运动对原料也产生研磨作用。磨碎后的物料通过空心轴颈排出。


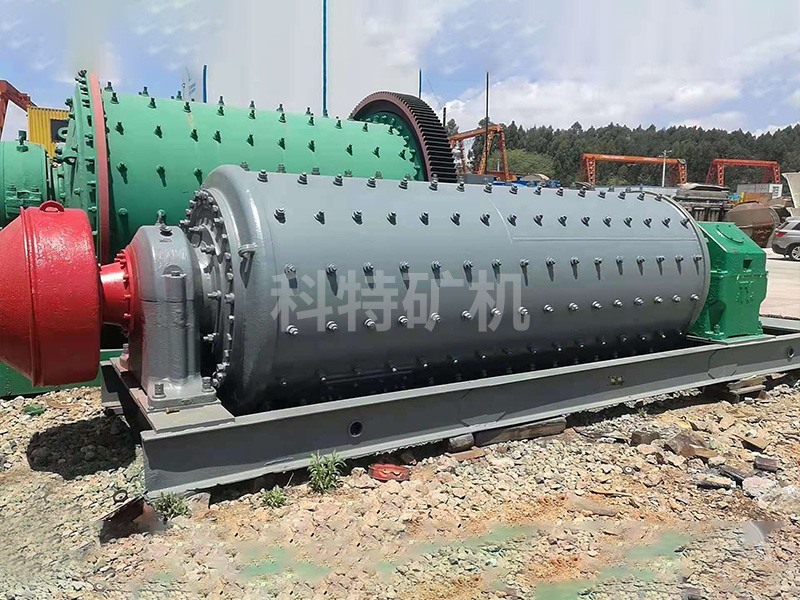

机械结构:
  球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。
  球磨机主机包括筒体,筒体内镶有用耐磨材料制成的衬,有承载筒体并维系其旋转的轴承,还要有驱动部分,如电动机,和传动齿轮,皮带轮,三角带等。
  关于叫叶片的零件,一般不是主要部件,在进料端的部件进料口内有内螺旋可称其内螺旋叶片,在出料端的部件出料口内有内螺旋也可称其内螺旋叶片。
  另外在出料端的辅助设备中如果用螺旋运输机,在该设备里会有叫螺旋叶片的零件,但是严格的说,它已经不算球磨机的零件了。

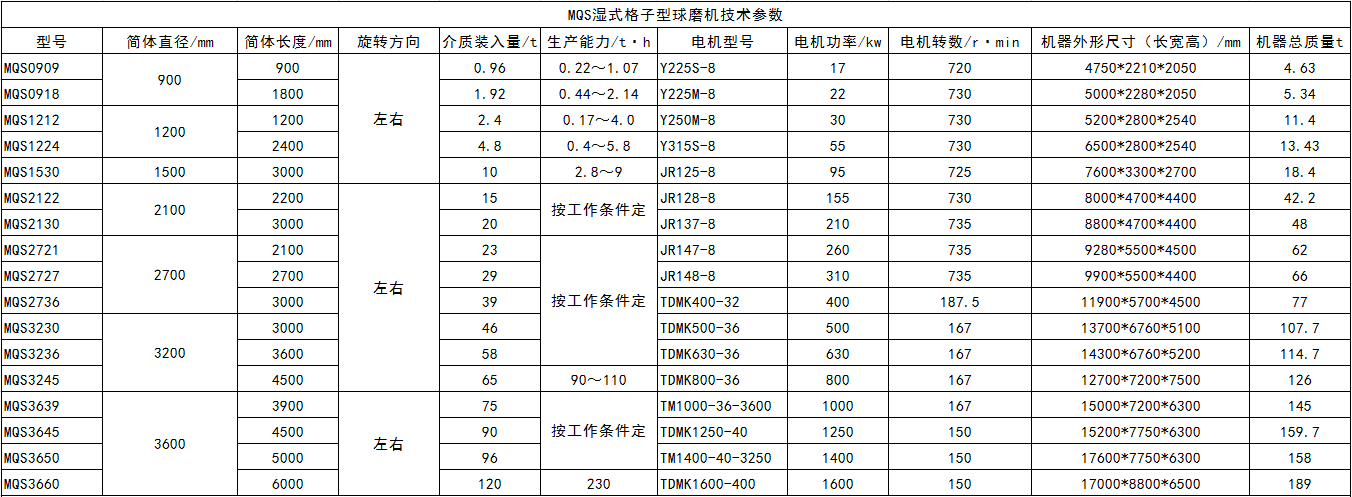

  根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。节能球磨机,采用自动调心双列向心球面滚子轴承,运转阻力小,节能效果显著。筒体部分,在原有筒体出料端增加了一段圆锥筒体,既增加了磨机的有效容积,又使筒内介质分配更加合理。本产品广泛用于有色金属、黑色金属、非金属选矿场及化工、建材行业作物料研磨使用。


提高 效率
(1)加大有效容积
  提高磨机有效容积可同比提高磨机生产率,衬板厚,重量大,增加了动力消耗,又减小了筒体有效容积,降低了球磨机的生产效率。如选用磁性衬板,可使筒体的有效容积增加,同时重量相对减小,动力消耗降低了。然而选用较薄的磁性衬板也有一定的弊端,由于厚度小,抗击打能力不如现用的Cr一Mn一Mo合金铸钢衬板,容易出现破裂问题。例如针对衬板问题某些厂家采用沟槽式环形衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗,被广泛应用。
(2)增加充填率和转速率
  球磨机的处理能力随钢球的充填率增加而增加,提高充填率增加了钢球碎磨矿石的几率和矿石自磨作用。钢球充填率在45%时球磨机负荷为,超过45%时随充填率的增加其负荷大幅度下降。这主要是因为随着充填率的增加,钢球起抛点被抬高,钢球落下的冲砸合力作用点加速向回转中心靠近和超过,其合力矩大大缩短而变为O到负值,其钢球(含矿)砸落下的冲击合力矩所需负荷由大变为0,直到变为推动筒体转动的动力(即合力作用点超过中心,合力矩为负值)。
(3)改变磨矿介质形状
  可选用椭圆球介质代替现用圆球介质,椭圆球与圆球相比,其优点如下:
  椭圆球与同直径的圆球相比,重量增加62%,冲击力强,提高了破碎能力;
  椭圆球之间由线接触代替圆球之间的点接触,接触面积比圆球大4倍,对物料具有选择性粉碎和良好的筛分作用,产品粒度均匀,减少了过粉碎现象;
  椭圆球与同直径的圆球相比,球的表面积增加8%,加大了钢球介质与物料的接触面,提高了研磨能力;
  椭圆球与磨机衬板是以线接触代替了圆球的点接触,减少了钢球介质对衬板的磨损,降低了钢球介质和磨机衬板的冲击,从而减少钢球介质和磨机衬板的磨损,延长了使用寿命;
  椭圆球还具有抗静电、抗潮湿作用,能减轻对细粉的吸附,减少饱磨现象。
  椭圆球体与圆球体相比,可使球磨机的破碎和研磨能力得到很大提高,同时对设备损耗也有相应的降低
