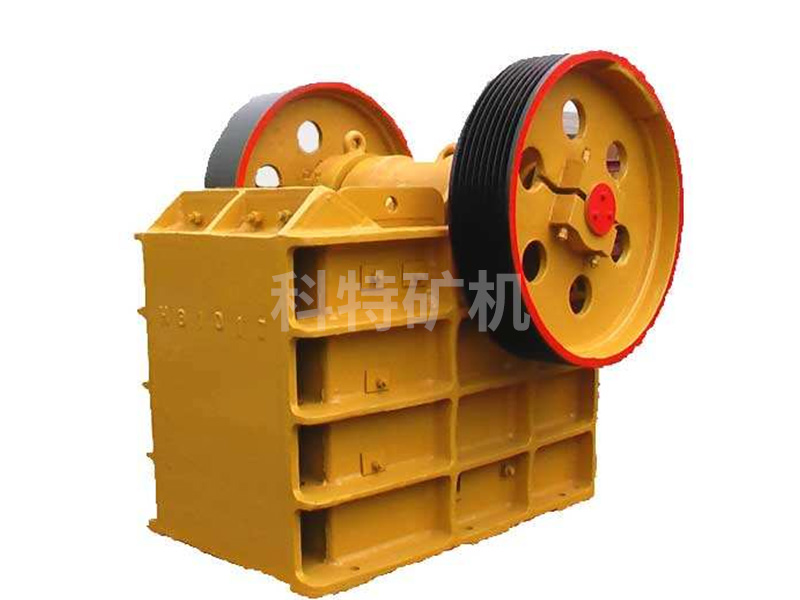

产品简介:
       颚式破碎机俗称颚破,又名老虎口。由动颚和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机。广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。被破碎物料的highest抗压强度为320Mpa。
        本系列产品具有破碎比大、产品料度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。
       颚式破碎机,具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。颚式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。
颚式破碎机——又名老虎口。由于这种破碎机的构造简单,工作可靠,所以得到广泛的应用。它使用于破碎硬和中硬的物料。在选矿厂中,多作为粗碎及中碎设备。
       颚式破碎机破碎矿石的过程,加入到颚式破碎机破碎腔(由固定颚板和可动颚板组成的空间)中的物料,由于动颚板作周期性往复摆动,当动颚板靠近固定颚板时,物料受到压碎、劈裂和弯曲折断的作用而被破碎。当动颚板离开固定颚板时,已碎到小于排矿口尺寸的物料,靠其自重从下部排矿口排出。位于破碎腔上部还未破碎到足够小的物料,随之下落到破碎腔的下部,再次受到颚板的作用而继续被破碎。

产品分类:
       就颚式破碎机而言,尽管结构类型有所不同,但是它们的工作原理基本上是相似的,只是动颚的运动轨迹有所差别罢了。概而言之,当可动颚板围绕悬挂轴对固定颚板作周期性的往复运动,时而靠近时而离开,就在可动颚板靠近固定颚板时,处在两颚板之间的矿石,受到压碎、劈裂和弯曲折断的联合作用而破碎;当可动颚板离开固定颚板时,已破碎的矿石在重力作用下,经破碎机的排矿口排出。


单摆颚式原理:
       动颚悬挂在心轴上,可作左右摆动。偏心轴旋转时,连杆做上下往复运动,带动两块推力板也做往复运动,从而推动动颚做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动颚上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。此外,这种破碎机工作时,动颚上每点的运动轨迹都是以心轴为中心的圆弧,圆弧半径等于该点至轴心的距离,上端圆弧小,下端圆弧大,破碎效率较低,其破碎比一般为3-6。由于运动轨迹简单,故称简单摆动颚式破碎机。
       简摆颚式破碎机结构紧凑简单,偏心轴等传动件受力较小;由于动颚垂直位移较小,加工时物料较少有过度破碎的现象,动颚颚板的磨损较小。


复摆颚式原理:
       动颚上端直接悬挂在偏心轴上,作为曲柄连杆机构的连杆,由偏心轴的偏心直接驱动,动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时,动颚上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距),逐渐向下变成椭圆形,越向下部,椭圆形越偏,直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动颚上各点的运动轨迹比较复杂,故称为复杂摆动式颚式破碎机。
       复摆式颚式破碎机与简摆式相比较,其优点是:质量较轻,构件较少,结构更紧凑,破碎腔内充满程度较好,所装物料块受到均匀破碎,加以动颚下端强制性推出成品卸料,故生产率较高,比同规格的简摆颚式破碎机的生产率高出20-30%;物料块在动颚下部有较大的上下翻滚运动,容易呈立方体的形状卸出

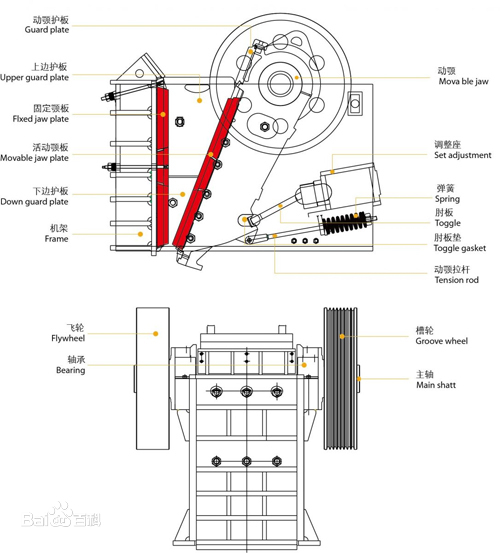

产品结构图:


(附图)

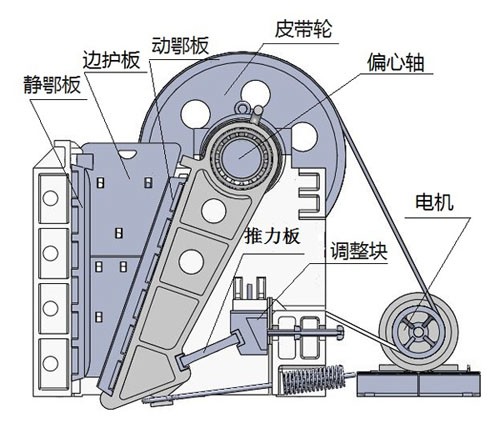

       鄂式破碎机主要由:固定颚板、活动鄂板、机架、上下护板、调整座、动鄂拉杆等组成。很好的了解鄂式破碎机的内部结构能对鄂式破碎机使用过程中和出现问题时能起到很好的帮助作用。

破碎比:
       破碎比是衡量鄂式破碎机的重要评测指标,颚式破碎机的破碎比就是原料粒度与破碎后产品精度之比。它表示破碎后原料减小的程度。矿石被破碎后,粒度变小,矿石破碎前的粒度与破碎后的粒度的比值称为破碎比。它表示矿石破碎后,粒度缩小的倍数。破碎比的计算方法有如下几种:
       1、用矿石破碎前的maximum粒度与破碎后的maximum粒度来计算maximum粒度法我国在选矿厂设计中常采用这种计算方法,因为设计时要根据给矿maximum粒度来确定颚式破碎机给矿口宽度
       2、用颚式破碎机给料口有效宽度和排料口宽度之比某些颚式破碎机、其排料粒度不是由排料口大小来决定的。
       3、用矿石破碎前后的平均粒度计算,又称平均破碎比


产品特点:
       1、噪音低,粉尘少。
       2、其破碎比大,产品粒度均匀。
       3、结构简单,工作可靠,运营费用低。
       4、润滑系统可靠,部件更换方便,设备维护保养简单。
       5、破碎腔深而且无死区,提高了进料能力与产量。
       6、设备节能:单机节能15%~30%,系统节能一倍以上。
       7、排料口调整范围大,可满足不同用户的要求。

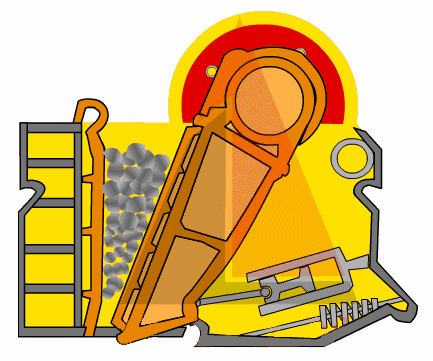

工作原理:
       颚式破碎机工作时,活动颚板对固定颚板作周期性的往复运动,时而靠近,时而离开。当靠近时,物料在两颚板间受到挤压、劈裂、冲击而被破碎;当离开时,已被破碎的物料靠重力作用而从排料口排出。
       在将巨大石块破碎成小石块的过程中,第一道破碎机通常为“主”破碎机。历史Longest,也很坚固的破碎机是颚式破碎机。为颚式破碎机喂料时,物料从顶部入口倒入含有颚齿的破碎室,颚齿以巨大力量将物料顶向室壁,将之破碎成更小的石块。支持颚齿运动的是一根偏心轴,此偏心轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承,轴承务必承受巨大的冲击载荷,磨蚀性污水和高温。
