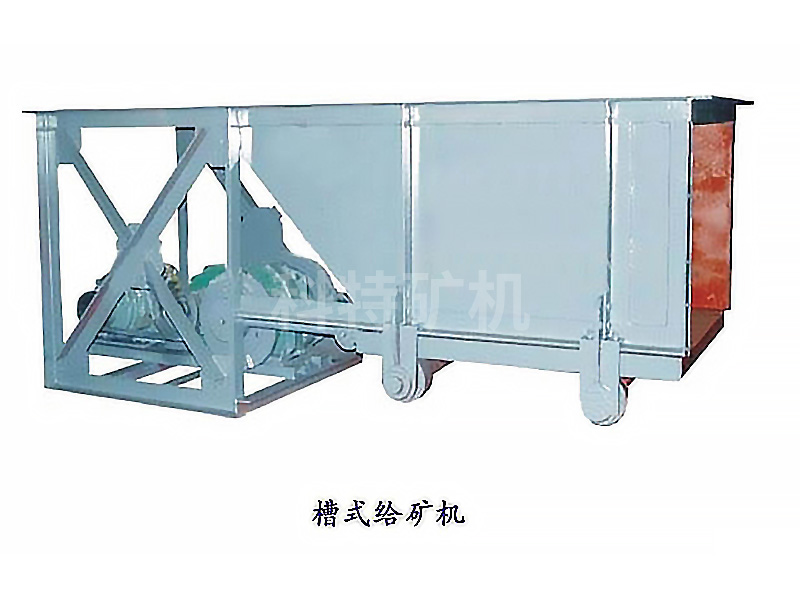

槽式给料机

槽式给料机

  • 60s急速问答
  • 30min答复
  • 24h免费定制方案

产品简介:
  槽式给料机又称往复式或摆动式给料机,它是贮矿槽排料应用较早的一种给料设备。型式较多,其结构的共同点是均装有可控制料层高度的调节闸板;在输料槽下部为一前后移动的给料板。其不同点是给料板角度不一样,一般为沿卸料方向向下倾斜5度以及更大的倾角(小于物料的静堆积角)和角度为零的水平型等。给料板的动作有前后往复移动式,抖动式以及摆动式等。传动机构均为曲柄回转式。

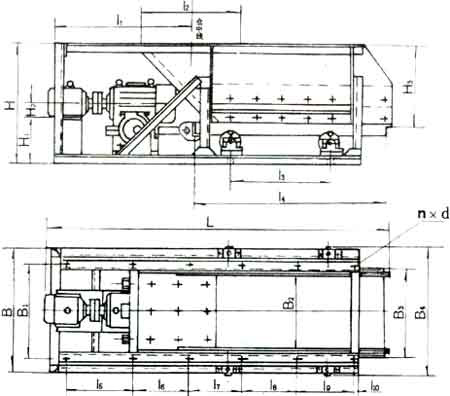

  产品结构:
           (附图)



产品用途 :
  槽式给矿机可将块状物料由储料仓输送给受料装置,广泛运用于冶金、矿山、化工、建筑、选矿、煤炭等部门作为粗粒物料(原矿等)的一段破碎给料,适用于金属、非金属物料的短距离运输,但不适宜输送精矿粉及其他粉状物料。


工作原理 :

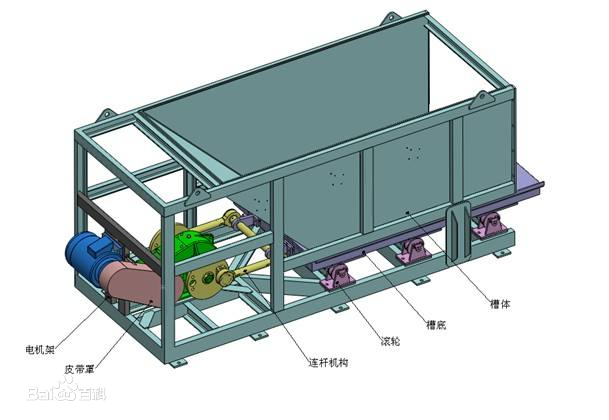

  该机主要由以下几个主要部件组成,电动机、减速机、联轴器、偏心机构、漏板、槽架、滚轮等。该种设备一般安装在料仓出料口下部,矿石落入槽体底部的漏板上,底部漏板设置在滚轮上,并通过偏心机构使漏板与双出轴的减速机相连接,然后通过联轴器与电动机相接。工作时,由电动机通过联轴器带动减速机,并通过偏心盘与设备在槽架底部和滚轮之间的漏盘一起做往复直线运动,从而完成均匀给料。


操作规程:
  1、三角皮带是否有损坏现象。
  2、槽式给矿机减速箱的润滑油是否达到油标线。
  3、各部紧固螺栓是否有松动现象。
  4、槽式给矿机装置如皮带罩等是否牢固。
  5、滑板与托滚是否窜动歪斜。
  6、电流表指针是否在零位上。
  7、槽式给矿机各部销子是否有松动现象。
  8、检查槽式给矿机各部加油(脂)点是否缺油。
  9、槽式给矿机槽体是否有磨漏或其它损坏现象。
